One Smart Control järjestelmä

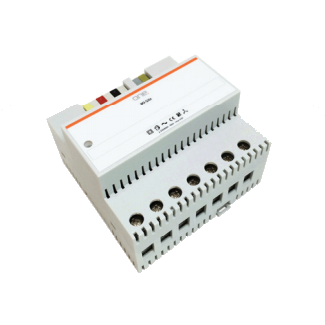

ONE CONNECT - BO-S/6t

• One Connect -palvelin yhdistää kotiverkon eri One Smart Control -komponenttien kanssa

• One Connect -palvelin on liitetty smartOne-yksiköihin dS485-väylän kautta. Palvelin mittaa koko kodin energiankulutuksen (enintään 3x63A)

• Se voidaan kytkeä yksivaiheisiin ja kolmivaiheisiin järjestelmiin (230V ja 400V AC)

• One Connectissa on kolme pulssituloa mittaamaan energian tai veden kulutusta ja aurinkopaneeliasennusten tuottoa

• One Connect mahdollistaa viestinnän älypuhelimen kanssa niin järjestelmän kokoonpanon kuin käytönkin kannalta

• Sisäänrakennettu valinnainen 4G-modeemi tai integrointi esim. EnOcean laitteille

            Datasivu

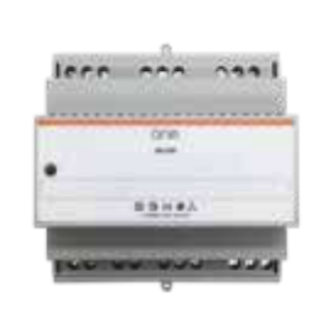

ONE ENERGY - BO-E/6t

• One Energy -moduuli on ohjain, joka valvoo ja ohjaa energiankulutusta ja talotekniikkaa kuten lämpöpumppua, ilmanvaihtoa ja aurinkopaneeleja

• One Energy -moduuli on kytketty One Energy -moduuliin Powerline-kommunikaatiolla

• Se voi myös ohjata erilaisia kuormia 4 kpl 16A mitatuilla relelähdöillä

• Energy-moduuli säätää tarvittaessa laitteiden asetukset automaattisesti.
  Lämmitys, ilmanvaihto, aurinkokennot voidaan liittää moduuliin, esim. ModBus-yhteyden kautta

• Antaa tietoa esimerkiksi aurinkopaneelien tuotosta milloin tahansa ja myös lämmityksen, ilmanvaihdon, kuuman veden ja kodinkoneiden kulutuksesta

            Datasivu

ONE FILTER - BO-F

• ONE Filter (BO-F) luo edellytykset käyttää OSC järjestelmää 230V sähköverkossa

• Asennetaan sähkökeskukseen

• Varmistaa tasaisen signaalin laadun ja  viestinnän pysymisen turvallisesti halutulla alueella

• Lisäksi suodatin mahdollistaa useiden itsenäisten OSC verkkojen luomisen rakennukseen

• Enintään kolme suodatinta - yksi suodatin per vaihejohdin (vaihe)

• Verkon häiriöiden suodatus, signaalin laadun varmistus

• Eristää muut järjestelmät OSC järjestelmästä

            Datasivu

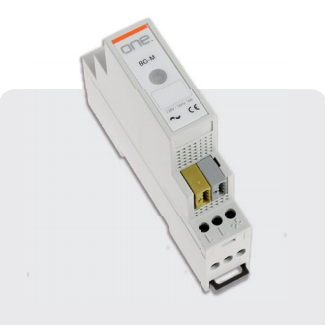

ONE SMART - BO-M

• SmartOne (BO-M) on asennuksen ”selkäranka” ja mahdollistaa kommunikoinnin kaikkien ONE-laitteiden ja moduulien kanssa

• Asennetaan sähkökeskukseen johdonsuoja-automaattien viereen/läheisyyteen

• Muuttaa sähköverkon OSC väyläksi ja tekee yksittäisestä 230 V piiristä OSC-yhteensopivan

• Hallitsee laitteiden verkon ja viestinnän sähköverkossa sekä mahdollistaa Plug & Play ominaisuuden

• Vastaanottaa viestit OSC painikkeilta ja antureilta sekä lähettää komennot OCS laitteisiin

• Koko piirin virta kulkee OSC mittarin läpi ja virta (max.16A) mitataan tarkasti

• Yhteys tapahtuu dS485-väylän kautta. Tätä tarkoitusta varten kaikki SmartOne-moduulit ja ConnectOne-palvelin kytketään toisiinsa kaksijohtimisella kierrettyllä tietoliikennekaapelilla

            Datasivu
